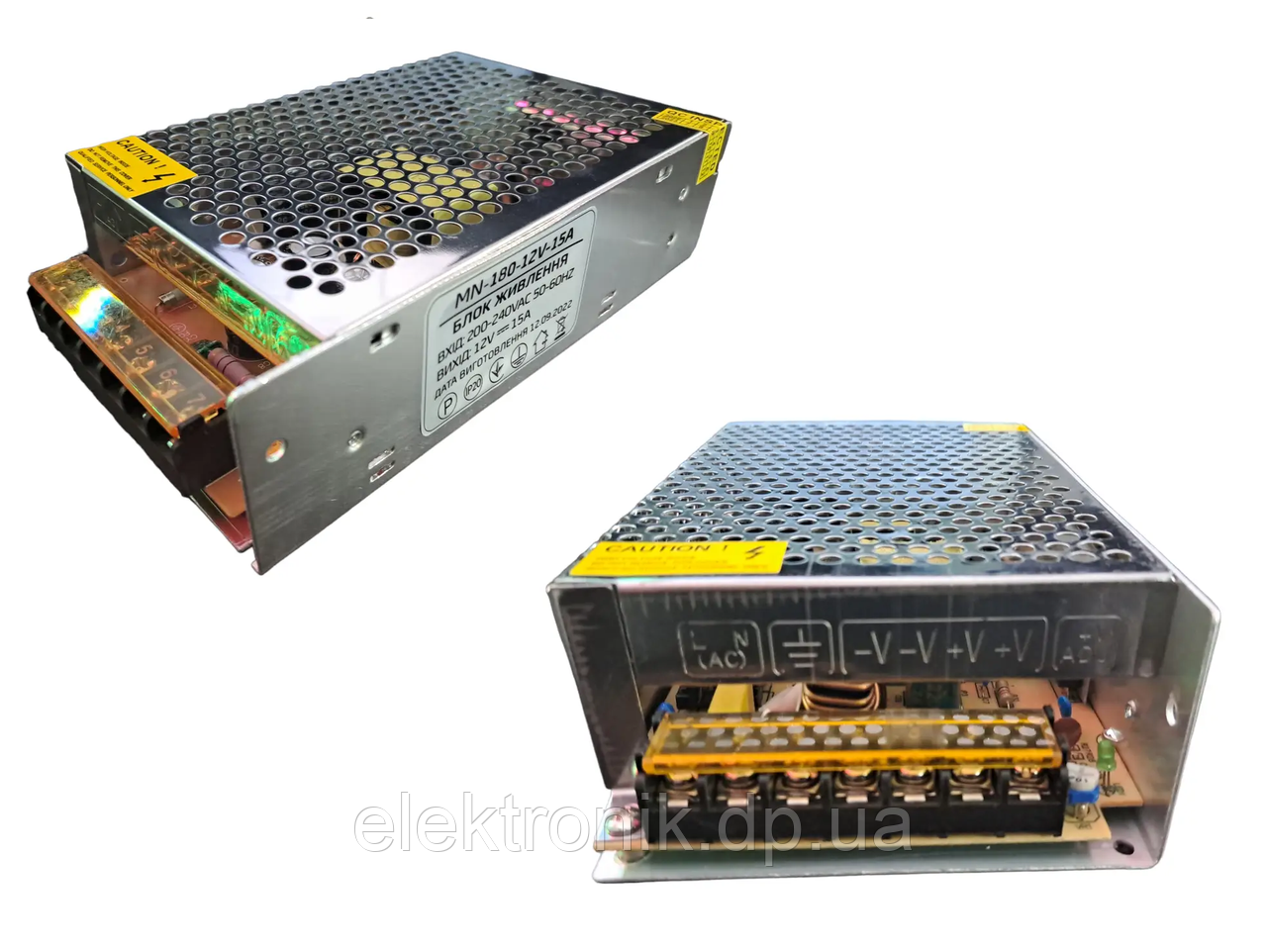

Блок живлення AVT-MN 12 V 180 W 15 A перфорований 160-100-44 mm

Блок живлення AVT-MN 12 V 180 W 15 A перфорований 160-100-44 mm

Серія блоків виробляються потужністю 15 Вт, 24 Вт, 36 Вт, 48 Вт, 60 Вт, 80 Вт, 100 Вт, 120 Вт, 180 Вт, 200 Вт і 240 Вт.

Технічний опис

Блок живлення являє собою трансформатор напруги з 220 вольтів на 12 вольтів постійного струму. Серія блоків MN зроблена в простому металевому перфорованому корпусі для кращої вентиляції в процесі експлуатації.
Приєднання здійснюється за допомогою клемної планки під болт і має 5 контактів, три з яких для подавання живлення 220 V — Фаза (L), Нуль (N), Заземлення (@) і два контакти вихід 12 вольтів V+ і V-. Моделі потужністю 180W, 200W і 240W мають по два канали на виході 12 вольтів.
Блоки живлення мають регулятор напруги на виході в діапазоні +/- 0,5V і світловий індикатор подавання живлення. Функція захисту від короткого замикання та перевантаження заявлена виробником. Всі блоки виробляються з пасивним охолодженням, не мають вентиляторів і є безшумними.

Сфера використання та рекомендації щодо застосування.

Трансформатори AVT-MN перфорований використовуються як джерело живлення 12 вольтів постійного струму для світлодіодних стрічок.
Також можна використовувати під час під'єднання інших приладів, проте блоки можуть створювати перешкоди для деяких типів обладнання — як-от відеоспостереження
Під час використання блоків живлення рекомендуємо давати запас потужності мінімум 20%, це неабияк збільшить термін експлуатації трансформатора.

Підбір блока живлення

Візьміть як приклад стрічку, яка споживає 9,6 Ватів на 1 метр і дає навантаження 0,8ампер на 1 метр.
Маючи ці дані, ми можемо легко розрахувати необхідну потужність трансформатора за формулою:

L*W/m+20% или L*A/m+20%

Де L це довжина вашої магістралі (5 м, 7 м тощо)
W/m це споживання на 1 метр стрічки (у данному разі 9,6 Ватів)
або
A/m це навантаження на 1 метр стрічки (у цьому разі 0.8 ампер)
20% це мінімальний запас потужності для блока живлення.

Пример :

5 метрів множимо на 9,6 Ватів і додаємо 20% запасу потужності.

Одержуємо значення 57,6 Ватів — це і є мінімальний номінал нашого блока живлення.
Відповідно до стандартів нам ідеально підійде блок живлення 12 вольтів 60 Ватів 5 А потужністю для нашої стрічки завдовжки 5 метрів.
